 产品展示     YD变极多速三相异步电动机

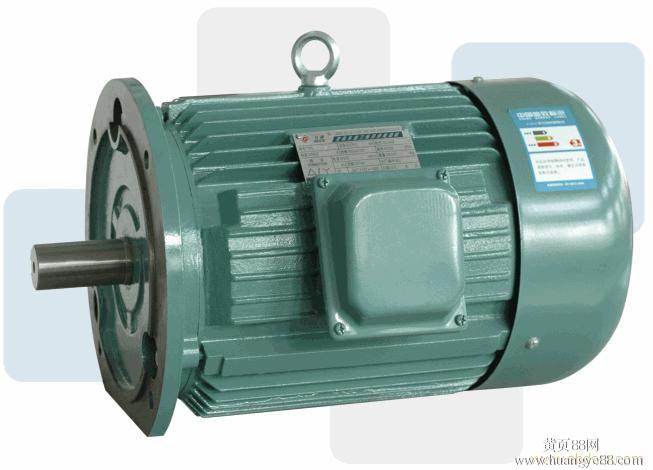

YD变极多速三相异步电动机

【产品简介】：YD系列变极多速三相异步电动机是y系列(ip44)三相异步电动机的派生系列，是取代jd02系列变极多速三相异步电动机的更新换代产品。它符合jb／t7172—93yd系列技术条件。

销售热线:15037388489

-> 概述：
    YD系列变极多速三相异步电动机具有效率高、堵转转矩大、噪音低、振动小、起动转矩大等特点。防护等级为 IP44，采用 B 级绝缘
 ，电压为380V，频率为50HZ。该产品广泛应用于各种机床，矿山，冶金及各类需要有级调速的机械设备。

-> 安装方式：
   B3 型 - - 机座有底脚，端盖上无凸缘。
   B5 型 - - 机座无底脚，端盖上有大凸缘，轴伸在凸缘端。
   B35型 - - 机座有底脚，端盖上有大凸缘，轴伸在凸缘端。

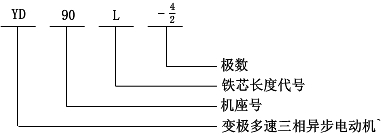

-> 型号说明：


单位：毫米 until:mm
机座号 级数 B3、B5、B35
A A/2 B C D E F G H K
80 2、4 125 62.5 100 50 19 40 6 15.5 80 10
90S 2、4、6 140 70 56 24 50 8 20 90
90L 2、4、6 125
100L 2、4、6 160 80 140 63 28 60 24 100 12
112M 2、4、6 190 95 70 112
132S 2、4、6、8 216 108 89 38 80 10 33 132
132M 2、4、6、8 178
160M 2、4、6、8 254 127 210 108 42 110 12 37 160 15
160L 2、4、6、8 254
180M 2、4、6、8 279 139.5 241 121 48 14 42.5 180
180L 2、4、6、8 279
200L 2、4、6、8 318 159 305 133 55 16 49 200 19
225S 4、8 356 178 286 149 60 140 18 53 225
225M 2 311 55 110 16 49
4、6、8 60 140 18 53
250M 2 406 203 349 168 250 24
4、6、8 65 58
280S 2 457 228.5 368 190 280
4、6、8 75 20 67.5

机座号 级数 B3、B5、B35
A A/2 B C D E F G H K
280M 2 457 228.5 419 190 65 140 18 58 280 24
4、6、8 75 20 67.5
315S 2 508 254 406 216 65 18 58 315 28
4、6、8、10 80 170 22 71
315M 2 457 65 140 18 58
4、6、8、10 80 170 22 71
315L 2 508 65 140 18 58
4、6、8、10 80 170 22 71

机座号 级数 B5、B35 B3、B5、B35
M N P S T AB AC AD HD L
80 2、4 165 130 200 12 3.5 165 175 150 175 290
90S 2、4、6 180 195 160 195 315
90L 2、4、6 340
100L 2、4、6 215 180 250 15 4 205 215 180 245 380
112M 2、4、6 245 240 190 265 400
132S 2、4、6、8 265 230 300 280 275 210 315 475
132M 2、4、6、8 515
160M 2、4、6、8 300 250 350 19 5 330 335 265 385 605
160L 2、4、6、8 650
180M 2、4、6、8 355 380 285 430 670
180L 2、4、6、8 710
200L 2、4、6、8 350 300 400 395 420 315 475 775
225S 4、8 400 350 450 435 475 345 530 820
225M 2 815
4、6、8 845
250M 2 500 450 550 490 515 385 575 930
4、6、8
280S 2 550 580 410 640 1000
4、6、8
280M 2 1050
4、6、8
315S 2 600 550 660 24 6 744 645 576 865 1240
4、6、8、10 1270
315M 2 1310
4、6、8、10 1340
315L 2 1310
4、6、8、10 1340

型号 功率/KW 电流/A 电压/V 频率/HZ 转速/r/min 效率/% 功率因数/cosφ 堵转转矩 堵转电流 最大转矩
额定转矩 额定电流 额定转矩
YD801 4 0.45 1.4 380 50 1420 66 0.74 1.5 6.5 1.8
2 0.55 1.5 2860 65 0.85 1.7 7
YD802 4 0.55 1.7 1420 68 0.74 1.6 6.5
2 0.75 2.0 2860 66 0.85 1.8 7
YD90S 4 0.85 2.3 1430 74 0.77 1.8 6.5
2 1.1 2.8 2850 71 0.85 1.9 7
YD90L 4 1.3 3.3 1430 76 0.78 1.8 6.5
2 1.8 4.3 2850 73 0.85 2.0 7
YD100L1 4 2 4.8 1430 78 0.81 1.7 6.5
2 2.4 5.6 2850 76 0.86 1.9 7
YD100L2 4 2.4 5.6 1430 79 0.83 1.6 6.5
2 3.0 6.7 2850 77 0.89 1.7 7
YD112M 4 3.3 7.4 1450 82 0.83 1.9 6.5
2 4.0 8.6 2860 79 0.89 2.0 7
YD132S 4 4.5 9.8 1450 83 0.84 1.7 6.5
2 5.5 11.9 2860 79 0.89 1.8 7
YD132M 4 6.5 13.8 1450 84 0.85 1.7 6.5
2 8 17.1 2880 80 0.89 1.8 7
YD160M 4 9 18.5 1460 87 0.85 1.6 6.5
2 11 22.9 2920 82 0.89 1.8 7
YD160L 4 11 22.3 1460 87 0.86 1.7 6.5
2 14 28.8 2920 82 0.90 1.9 7
YD180M 4 15 29.4 1470 89 0.87 1.8 6.5
2 18.5 36.7 2940 85 0.9 1.9 7
YD180L 4 18.5 35.9 1470 89 0.88 1.6 6.5
2 22 42.7 2940 86 0.91 1.8 7
YD200L 4 26 49.9 1470 89 0.89 1.4 6.5
2 30 58.3 2950 85 0.92 1.6 7

型号 功率/KW 电流/A 电压/V 频率/HZ 转速/r/min 效率/% 功率因数/cosφ 堵转转矩 堵转电流 最大转矩
额定转矩 额定电流 额定转矩
YD225S 4 32 60.7 380 50 1480 90 0.89 1.4 6.5 1.8
2 37 71.1 2960 86 0.92 1.6 7
YD225M 4 37 69.4 1480 91 0.89 1.6 6.5
2 45 86.4 2960 86 0.92 1.6 7
YD250M 4 45 84.4 1480 91 0.89 1.6 6.5
2 52 104.4 2960 87 0.92 1.6 7
YD280S 4 60 111.3 1490 91 0.90 1.4 6.5
2 72 135.1 2970 88 0.92 1.5 7
YD280M 4 72 133.6 1490 91 0.90 1.4 6.5
2 82 152.2 2970 88 0.93 1.5 7
YD90S 6 0.65 2.2 920 64 0.68 1.6 6
4 0.85 2.3 1420 70 0.79 1.4 6.5
YD90L 6 0.85 2.8 930 66 0.70 1.6 6
4 1.1 3.0 1420 71 0.79 1.5 6.5
YD100L1 6 1.3 3.8 940 74 0.70 1.7 6
4 1.8 4.4 1440 77 0.80 1.4 6.5
YD100L2 6 1.5 4.3 940 75 0.70 1.6 6
4 2.2 5.4 1440 77 0.80 1.4 6.5
YD112M 6 2.2 5.7 960 78 0.75 1.8 6
4 2.8 6.7 1440 77 0.82 1.5 6.5
YD132S 6 3 7.7 960 79 0.75 1.8 6
4 4 9.5 1440 78 0.82 1.7 6.5
YD132M 6 4 9.8 960 82 0.76 1.6 6
4 5.5 12.3 1440 80 0.85 1.4 6.5
YD160M 6 6.5 15.1 970 84 0.78 1.5 6
4 8 17.4 1460 82 0.84 1.5 6.5
YD160L 6 9 20.6 970 85 0.78 1.6 6
4 11 23.4 1460 83 0.85 1.7 6.5
YD180M 6 11 25.9 980 85 0.76 1.6 6
4 14 29.8 1470 84 0.85 1.7 6.5
YD180L 6 13 29.4 980 86 0.78 1.7 6
4 16 33.6 1470 85 0.85 1.7 6.5
YD200L 6 18.5 41.4 980 87 0.78 1.6 6.5
4 22 44.7 1460 86.5 0.86 1.5 7
YD225S 6 22 44.2 980 88 0.86 1.8 6.5
4 28 56.2 1470 86.5 0.87 1.8 7
YD225M 6 26 52.2 980 88 0.86 1.8 6.5
4 32 66.0 1470 85.5 0.90 1.8 7
YD250M 6 32 62.1 980 90 0.87 1.5 6.5
4 42 80.6 1480 86.5 0.91 1.3 7
YD280S 6 42 81.5 980 90 0.87 1.5 6.5
4 55 106.7 1480 87 0.90 1.3 7
YD280M 6 55 106.7 990 90 0.87 1.6 6.5
4 67 139.7 1480 87 0.89 1.3 7
YD90L 8 0.45 1.9 680 58 0.63 1.6 5.5
4 0.75 1.92 1420 72 0.87 1.4 6.5
YD100L 8 0.85 3.1 700 67 0.63 1.6 5.5
4 1.5 3.5 1420 74 0.88 1.4 6.5

型号 功率/KW 电流/A 电压/V 频率/HZ 转速/r/min 效率/% 功率因数/cosφ 堵转转矩 堵转电流 最大转矩
额定转矩 额定电流 额定转矩
YD112M 8 1.5 5.0 380 50 700 72 0.63 1.7 5.5 1.8
4 2.4 5.3 1420 78 0.88 1.7 6.5
YD132S 8 2.2 7.0 720 75 0.64 1.5 5.5
4 3.3 7.1 1440 80 0.88 1.7 6.5
YD132M 8 3 9.0 720 78 0.65 1.5 5.5
4 4.5 9.4 1440 82 0.89 1.6 6.5
YD160M 8 5 13.9 730 83 0.66 1.5 5.5
4 7.5 15.2 1450 84 0.89 1.6 6.5
YD160L 8 7 19 730 85 0.66 1.5 5.5
4 11 21.8 1450 86 0.89 1.6 6.5
YD180L 8 11 26.0 730 87 0.72 1.5 6
4 17 31.9 1470 88 0.91 1.5 7
YD200L1 8 14 33.0 740 87 0.74 1.8 6
4 22 41.3 1470 88 0.92 1.7 7
YD200L2 8 17 40.1 740 87 0.74 1.5 6
4 26 48.8 1470 88 0.92 1.7 7
YD225M 8 24 53.2 740 89 0.77 1.5 6
4 34 66.7 1470 88 0.88 1.5 7
YD250M 8 30 64.9 740 90 0.78 1.6 6
4 42 78.8 1480 89 0.91 1.7 7
YD280S 8 40 83.5 740 91 0.80 1.6 6
4 55 102 1480 90 0.91 1.7 7
YD280M 8 47 96.9 740 91 0.81 1.6 6
4 67 122.9 1480 90 0.92 1.7 7
YD90S 8 0.35 1.6 680 56 0.60 1.8 5
6 0.45 1.4 930 70 0.72 2 6
YD90L 8 0.45 1.9 680 59 0.60 1.7 5
6 0.65 1.9 930 71 0.73 1.8 6
YD100L 8 0.75 2.9 710 65 0.60 1.8 5
6 1.1 3.1 950 75 0.73 1.9 6
YD112M 8 1.3 4.5 710 72 0.61 1.7 5
6 1.8 4.8 950 78 0.73 1.9 6
YD132S 8 1.8 5.8 730 76 0.62 1.6 5
6 2.4 6.2 970 80 0.73 1.9 6
YD132M 8 2.6 8.2 730 78 0.62 1.9 5
6 3.7 9.4 970 82 0.73 1.9 6
YD160M 8 4.5 13.3 730 83 0.62 1.6 5
6 6 14.7 980 85 0.73 1.9 6
YD160L 8 6 17.5 730 84 0.62 1.6 5
6 8 19.4 980 86 0.73 1.9 6
YD180M 8 7.5 21.9 730 84 0.62 1.9 5
6 10 24.2 980 86 0.73 1.9 6
YD180L 8 9 24.8 730 85 0.65 1.8 5
6 12 28.3 980 86 0.75 1.8 6
YD200L1 8 12 32.5 730 86 0.65 1.8 5
6 17 39.1 980 87 0.76 2 6
YD200L2 8 15 40.3 730 87 0.65 1.8 5
6 20 45.4 980 88 0.76 2 6
